1. 簡介
光電碼盤,又稱作光電編碼器,是一種帶圖案的玻璃圓盤。圓盤上的圖案由一系列透明區和不透明區交替形成盤狀或帶狀組成,當配合電刷和電路使用時,可以組成旋轉編碼器,將光信號轉為數位電信號。利用光電碼盤可以進行角度(或角位移)的精確測量。優點是沒有觸點磨損,因而允許高轉速、高頻率響應、穩定可靠、堅固耐用、精度高。
光電碼盤主要應用于數控機床、機器人、儀器儀表、自動控制等領域。
2. 技術參數
基底材料 | 石英、光學玻璃等 |
最細線寬 | ~ 0.8 μm |
線寬誤差 | 0.15 μm |
口 徑 | Φ10 mm ~ Φ200 mm;可定制 |

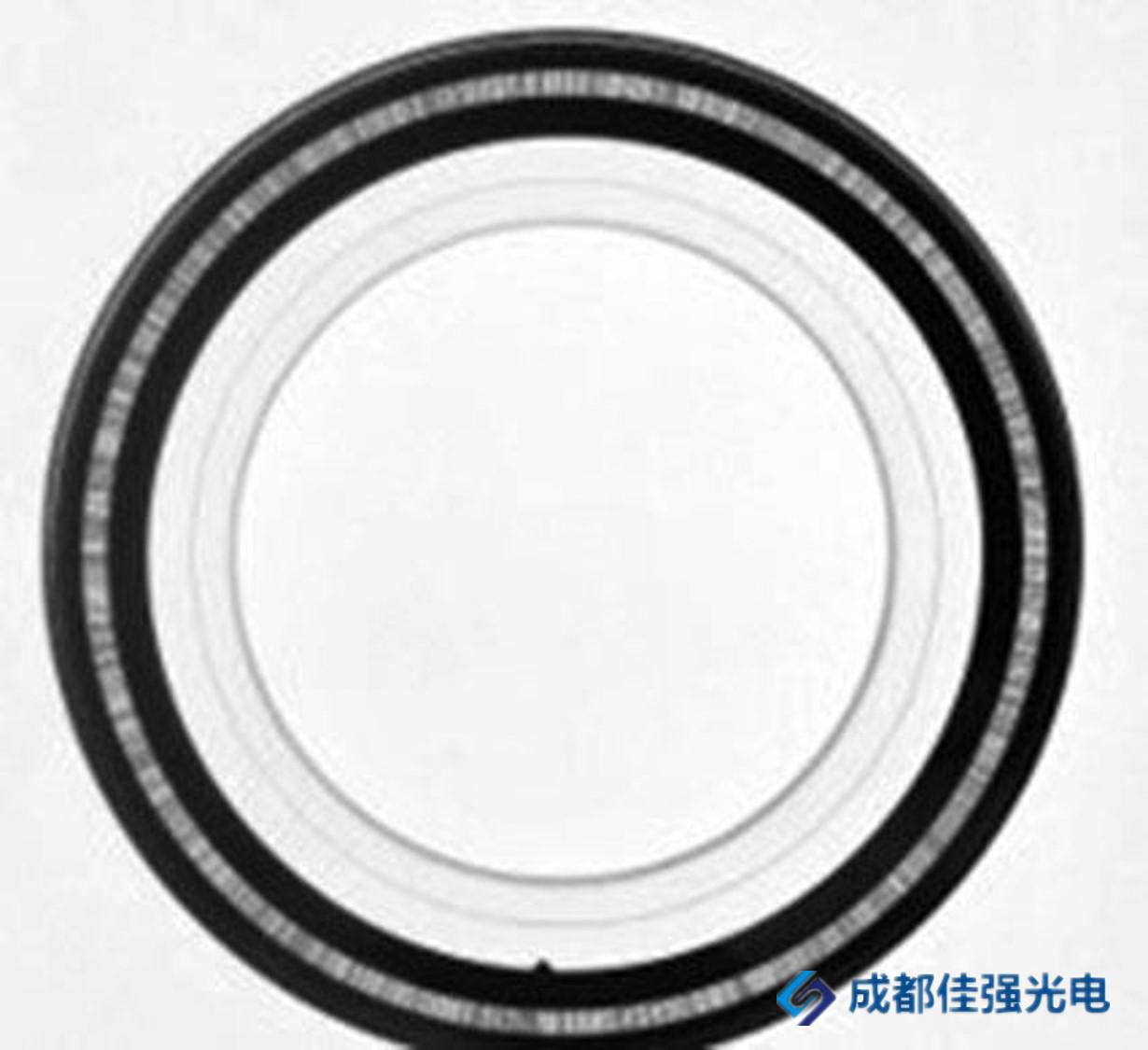

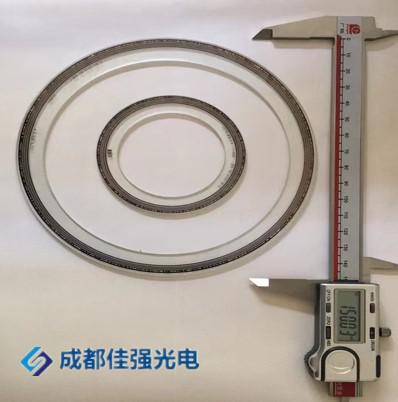

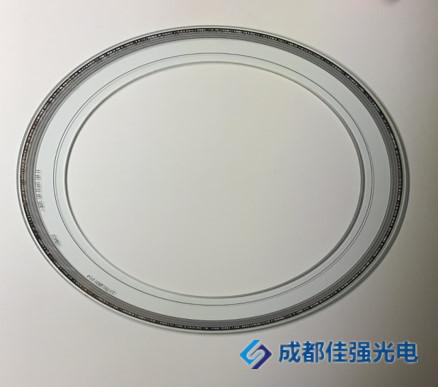

3. 樣品展示
