1. 簡介
柱面微透鏡陣列是由小柱面鏡沿一維方向排列組成的微光學元件。相比于傳統(tǒng)的柱面鏡,它在將入射光擴展為線光源的同時,也使光源能量沿擴展方向均勻化。柱面微透鏡陣列主要用于勻化和擴展各種光源,其中包括激光或高功率 LED。柱面微透鏡陣列會產生非高斯型的線性模式,適用于焊、鉆或激光燒蝕應用。另外,這些元件還能用作快軸光準直。
2. 技術參數(shù)
基底材料 | 石英、光學玻璃 |
波長范圍 | 0.3 μm ~ 10 μm |
單元尺寸 | 5 μm(Min)~ 1 mm(Max) |
排列方式 | 一維線性排列 |
透鏡焦距 | 正,負 |
填充因子 | ≥ 98 % |
間距容限 | ~ 0.2 μm |
3. 樣品展示

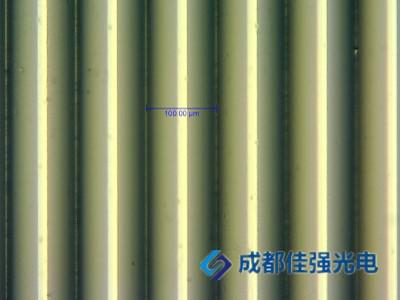

柱面微透鏡陣列顯微鏡圖
