1. 簡介
微透鏡陣列(Micro-lens Array , MLA),又稱復眼透鏡,是尺寸為微米量級的小透鏡按一定規律以一維或二維方式排列構成的光學元件。在 10 mm2 的面積上可以有上萬甚至上百萬個小透鏡,因此具有十分獨特的功能。具有體積小、重量輕、集成度高等特點。微透鏡陣列在可以應用到許多領域,比如波前傳感,光聚能,光束整形/勻光,光纖耦合,醫療器械,以及 3D 成像等。
2. 技術參數
基底材料 | 石英、光學玻璃 |
波長范圍 | 0.3 μm ~ 10 μm |
單元尺寸 | 5 μm(Min)~ 2 mm(Max) |
排列尺寸 | 四邊形、六邊形、隨機排列 |
透鏡焦距 | 正,負 |
填充因子 | ≥ 98 % |
間距容限 | ~ 0.2 μm |
3. 樣品展示

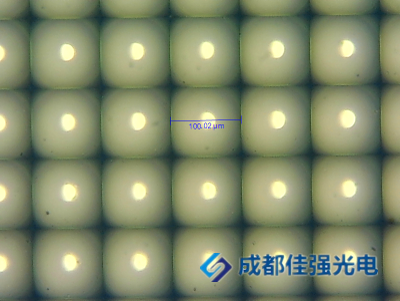

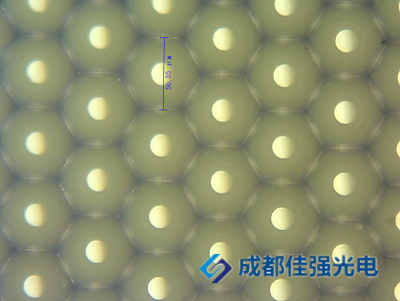

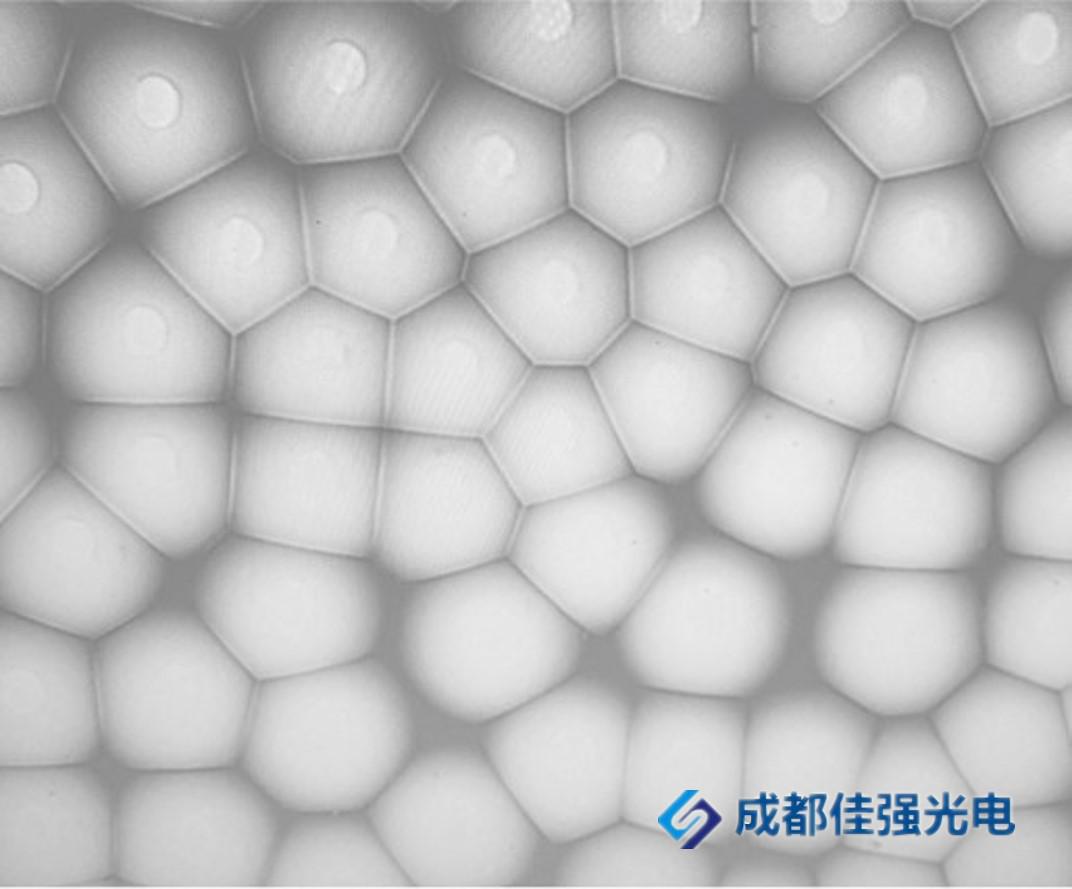

四邊形排列微透鏡陣列顯微鏡圖 六邊形排列微透鏡陣列顯微鏡圖 隨機排列微透鏡陣列顯微鏡圖

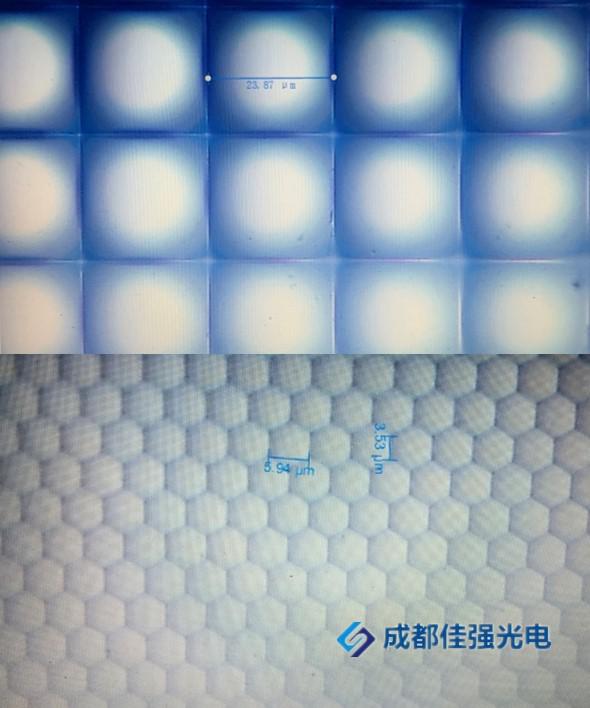

顯微鏡下實物圖
