1. 簡介
導光板(Light guide plate,LGP)是表面做有一層導光點的光學平板,它的作用是將LED入射的光均勻且高效地從結構面發散出去。是平面同軸光源的重要組成部分。
不同于傳統導光板利用激光在PMMA、PC等塑料板材上打點形成的導光點。我司開發的最新一代導光板,采用光學玻璃作為基底,在表面形成微球作為導光點。圖1為兩代導光板的顯微圖。其中左邊是采用激光打點的導光板,導光點形狀不均,表面粗糙;右邊是我司新一代的導光板,導光點光潔度高,邊緣規則銳利。新一代的導光板具有更高的發光效率和均勻性,構成第四代平面同軸光源,可以應用于機器視覺、高精度工業檢測等領域的照明。

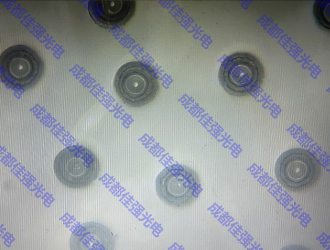

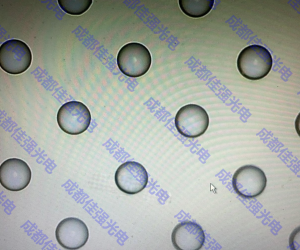

圖1 兩代導光板的顯微圖
2. 技術參數
發光面尺寸 | 外形尺寸 |
50×50 | 61.6×61.6 |
75×75 | 86.6×86.6 |
90×90 | 101.6×101.6 |
150×150 | 161.6×161.6 |
200×100 | 211.6×111.6 |
200×200 | 211.6×211.6 |
備注:可定制。
3. 樣品展示

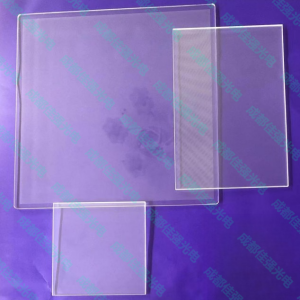

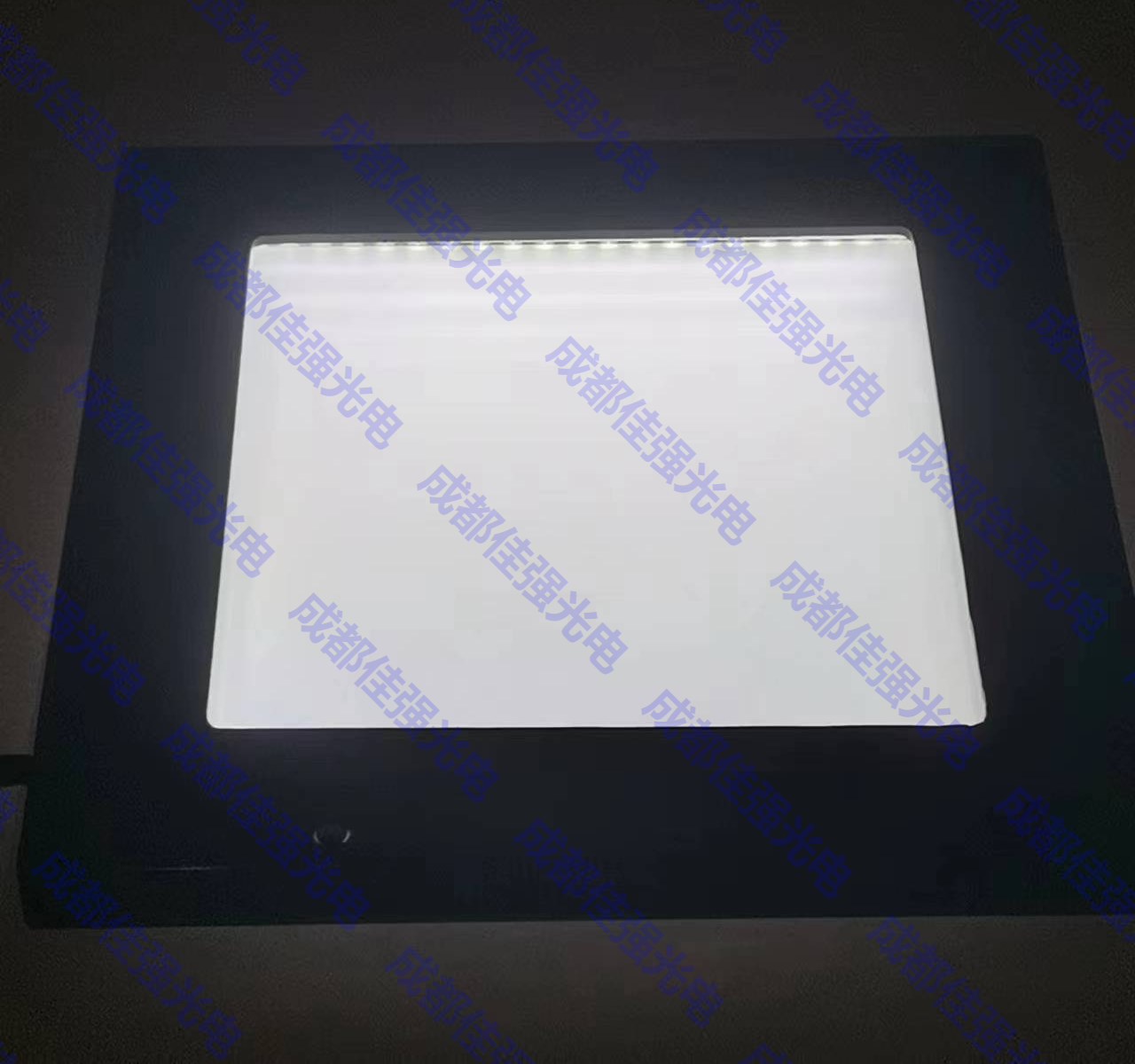

導光板實物圖 第四代平面同軸光源

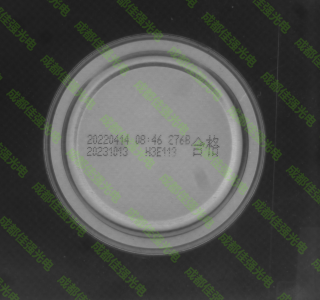

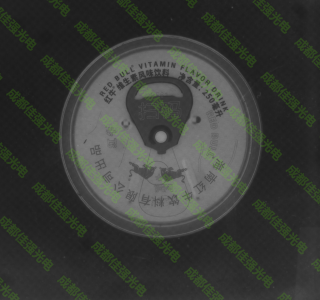

易拉罐檢測效果圖
